Пластиковые лотки водоотводные

Технические характеристики

Лотки дополнительно комплектуются специальными решетками. Встречаются изделия с чугунной решеткой, оцинкованной или же со стальной защитной конструкцией сверху.



Лотки для ливневой канализации пластиковые могут отличаться друг от друга следующими параметрами:

• ➤профилем поперечного сечения;
• ➤рабочей шириной канала (она может быть от 95 до 300 мм);
• ➤классом прочности от “А” до классов “D” и “Е”

Исходя из ширины лотка, определяется пропускная способность конструкции.



Чтобы правильно подобрать размер, следует принимать во внимание среднюю норму выпавших осадков на данной местности за месяц, повышая это значение на четверть.



Предназначение

Водоотводный лоток является главным элементом всей дренажной системы, он поможет содержать в чистоте территорию, а также продлить эксплуатационный срок находящихся поблизости строений, защищая фундамент строений от разрушительного воздействия воды.

Лотки используются в следующих случаях:

• ➤на территориях индивидуальных частных застроек;
• ➤ в гаражах,
• ➤ закрытых автопарковках и на наземных стоянках легкового транспорта;
• ➤на подъездных автодорогах и прилегающих к ним участках водосбора;
• ➤ на тротуарах в жилых микрорайонах;
• ➤на спортивных сооружениях, вдоль футбольных полей, беговых и велосипедных дорожек;
• ➤на садовых дорожках в парках и скверах.
•



Преимущества и недостатки

Среди ряда положительных особенностей пластиковых водоотводных лотков стоит выделить следующие характеристики:

• ☺быстрота и легкость установки – лотки изготавливаются со специальными выемками на боках, что позволяет быстро состыковать изделия друг с другом;
• ☺большой эксплуатационный срок- сырье имеет высокий уровень резистентности к механическому воздействию;
• ☺наличие желобов на дне лотков позволяет максимально герметично соединить элемент с трубами;
• ☺легко режется, поэтому при необходимости можно сделать конструкцию, имеющую длину менее одного метра;
• ☺при транспортировке изделий за счет минимального веса нет необходимости привлекать дополнительную специализированную технику для погрузки;
• ☺можно эксплуатировать в широком температурном диапазоне, который составляет от -40 до +95ºС;

• Среди ряда отрицательных особенностей пластиковых водоотводных лотков стоит выделить следующие характеристики:

  • ☹пластик может лопнуть при сильном морозе или из-за веса проезжающего транспорта;
  • ☹возможные деформации с течением времени из-за разного коэффициента расширения пластика и бетона
  • ☹пластиковый лоток со временем может выпасть из бетонной траншеи;
  • ☹из-за легкости пластика его необходимо прижимать при соединении с бетоном, что требует дополнительных усилий.
  •

  Правила монтажа

•

  Укладка пластиковых лотков не предполагает каких-либо специфических нюансов, поэтому технология выполнения монтажа довольно проста даже для простого обывателя, не имеющего практического опыта обустройства системы отводы влаги.

  Пластиковые лотки подбираются с учетом типа грунта, где предполагается установка изделий.

  •

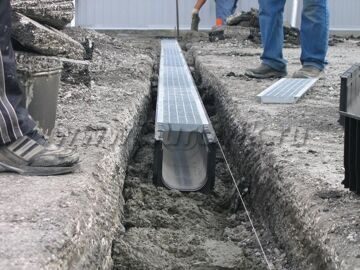

  • ☂Линейку ливневых каналов желательно вести, начиная от точки сброса воды. Для этого подойдут лотки с вертикальным водосливом или пескоуловители расположенные в нижней отметке трассы. Намечаем линию укладки каналов от точки сброса с помощью шнура.
  • ☂Водоотводные каналы укладываются в траншею на подстилающий слой толщиной от 10 до 20 см.
  • ☂Монтаж пластиковых лотков водоотводных, а также ливнеприемников и дождеприемников важно производить с предварительно установленной на них ливневой решеткой или крышкой.
  • ☂Уровень решетки после выполненных работ должен быть на 3-5 мм ниже уровня дорожного покрытия.



  • ☂При подключении поверхностного водоотвода к канализации через предусмотренные отводы (вертикального или горизонтального слива) необходимо удалить штатные заглушки из патрубков на стенках лотка.
  • ☂При установке в бетонное покрытие необходимо предусмотреть температурные швы - параллельно дренажной линии на расстоянии 1,5–2 см с каждой стороны и перпендикулярно на расстоянии 5 см. друг от друга.
  • ☂Окончательную заливку каналов бетоном желательно вести подключив трубы к канализационной системе и еще раз проверив монтажную схему каналов по уровню.
  • ☂Для эффективной работы водоотводных систем необходимо учитывать уклон поверхности к лоткам не менее 0,02%.



  Фото Нагрузка Наименование Размер (Длина* Ширина* Высота* Вес) Мелкосидящие пластиковые лотки     до 1,5 т/м2 Лоток пластиковый ТОР водоотводной в сборе с пластиковой решеткой 1000*125*80*1,5 до 1,5 т/м2 Лоток пластиковый ТОР водоотводной в сборе с оцинкованной решеткой 1000*125*80*1,7    Пластиковые лотки с внутренним сечением 100мм    до 25 т/м2 Лоток пластиковый мелкосидящий водоотводной dn100 h60 1000*145*60*0,9 до 25 т/м2 Лоток пластиковый мелкосидящий водоотводной dn100 h80 1000*145*80*1,2 до 25 т/м2 Лоток пластиковый мелкосидящий водоотводной dn100 h100 1000*145*100*1,4 до 25 т/м2 Лоток пластиковый мелкосидящий водоотводной dn100 h120 1000*145*120*1,5 А-С  Пластиковый Лоток серии DN100 H135 1000*160*135*1,6   А-С  Пластиковый Лоток серии DN100 H160 1000*160*160*2   А-С  Пластиковый Лоток серии DN100 H185 1000*145*185*3      Заглушка-переходник универсальная для пластиковых каналов DN100 H135, H185 20*170*185*0.15      Крепеж к пластиковым лоткам DN100 110*30*10*0.08    Пластиковые лотки с внутренним сечением 150мм А-С  Пластиковый Лоток серии DN150 H100 1000*196*100*1.6 А-С  Пластиковый Лоток серии DN150 H185 1000*196*185*2.4   -  Заглушка пластиковая к лоткам пластиковым серии DN150 4/202/235/0.2 -  Крепеж к лоткам пластиковым серии DN150 176/28/5/0.03    Пластиковые лотки с внутренним сечением 200мм А-С  Пластиковый канал серии DN200 H100 1000*246*100*1.9    А-С  Пластиковый канал серии DN200 H185 1000*260*185*2.9  А-С       1000*260*2355*3.0       Крепеж к пластиковым каналам серии DN200 220*30*10*0,15   Пластиковые лотки с внутренним сечением 300мм    А-С  Пластиковый канал серии DN300 H380 1000*380*380*6,5   Пластиковые лотки с внутренним сечением 400мм   А  Пластиковый канал (кабель-канал) DN400 1000*500*540*9 1000*500*790*26    А  Крышка для пластикового канала DN400 1000*500*70*4
