Трубы дренажные перфорированные

Устройство

Пластиковый канал для дренажных систем представляет собой ПВХ- или полиэтиленовую трубу. Этот материал выдерживает низкие температуры.

Гофрированная поверхность придает трубопроводу с одной стороны жесткость, с другой – гибкость. Отсутствует необходимость приобретать дополнительные поворотные узлы.

В продаже имеются гофры с гладкими внутренними стенками, что создает условия для беспрепятственного продвижения стоков.

Важная часть изделия – система водоприемных отверстий, называемая перфорацией. Она выполняет роль приемника и фильтра прибывающих водяных потоков.





Характеристики

Рабочая температура полимерных каналов варьируется от +45С до -40С.

Размер наиболее используемых наружных сечений представлен в диапазоне от 63 до 200 мм. Популярным является – 110 мм.

Диаметр водоприемных отверстий для эффективной работы должен быть не менее 5 мм.

Их количество при полной перфорации составляет 6 отверстий по всему диаметру трубы, при частичной – 3.

Функциональные особенности геоткани

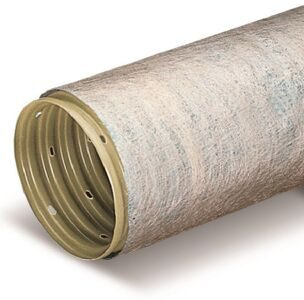

Для предотвращения засора используют перфорированные трубы с геотканью.



Геоткань при устройстве дренажных коммуникаций играет важную роль защиты насыпного материала от заиливания мелким песком или глиной.

Грунтовые воды всегда содержат в себе большое количество взвешенных механических примесей — песчинок или частичек глины.

При прохождении подпочвенной или сточной влаги через дренирующий материал (щебень, гравий), растворенная в ней взвесь осаждается и забивает проходы. В результате дренирующая обсыпка труб становится непроницаемой для воды. Отводимая грунтовая или дождевая влага, пройдя по трубам, не сможет впитаться в окружающий слой крупнофракционных материалов, забитых илом. В результате трубы заполняются водой, и вся дренажная система перестает функционировать.

Для предотвращения подобных неприятностей слой дренирующих составов вокруг гофротруб защищают снаружи геотканью.
Геоткань является разновидностью синтетического текстильного полотна, специально разработанного для устройства дренажей.

Особенность материала — наличие мелкой перфорации, наносимой иглопробивным способом на всю поверхность. Мелкие отверстия на поверхности геоткани обладают достаточной эластичностью, и, пропуская влагу, задерживают снаружи всякие механические добавки, вплоть до мелкодисперсных частичек глины. Благодаря таким свойствам, геоткань отлично защищает дренирующий насыпной материал от заиливания.


  Внимание! Несмотря на свою эластичность, геотекстиль при контакте с острыми предметами легко рвётся. Поэтому, при его укладке необходимо проявлять максимальную осторожность. Любые разрывы на ткани сводят на нет защитную функцию, открыв доступ для глины и ила.

Область применения

Прокладку дренажной перфорированной трубы осуществляют в целях отвода вод:

• С участков, имеющих повышенную влажность, что затрудняет проведение сельхозработ.
• От фундаментов основного здания и хозяйственных построек.
• С проезжих частей, дорожек.
• В целях осушения будущей стройплощадки.





Дренаж дома

Классификация и виды

При закупке материала для дренажного трубопровода важно обращать внимание на маркировку изделия. В зависимости от класса жесткости определяются эксплуатационные условия и сфера применения для гофрированных труб, прежде всего глубина укладки.

Маркируются гофротрубы буквенным обозначением SN и цифрами от 2-х до 16.

Чем выше цифровое обозначение, тем выше класс прочности материала.

Гофра SN-2 и SN-3 предназначается для отвода поверхностных паводковых и ливневых вод. Укладка таких модификаций производится поверх грунта, либо близко от поверхности.

Трубы с большим показателем жесткости — от 12 и выше, применяют для обустройства дренажа на глубинах до нескольких метров.

Уложенная на большую глубину гофротруба низкого класса прочности может сминаться давлением грунта, что неминуемо приведет к выходу из строя всей дренажной системы.

Полимерные трубы для отвода грунтовых и паводковых вод изготовляются в двухслойном и однослойном вариантах:

• Однослойные — отличаются повышенной эластичностью, при необходимости легко изгибаются. Недостатком является пониженная устойчивость к механическим воздействиям. Предназначены для монтажа мелкозаглубленных дренажных конструкций.

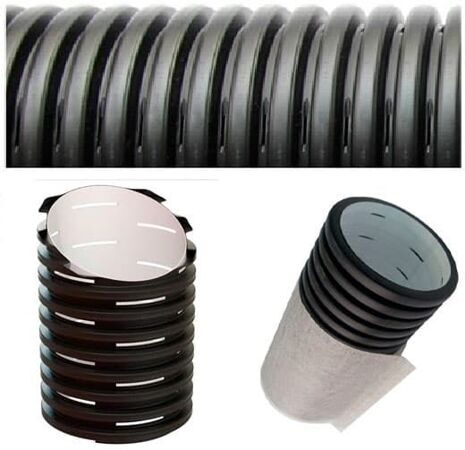

• Двухслойные — Состоят из двух оболочек, внутренней и внешней. Внешняя оболочка имеет гофрированную структуру, а внутренняя — гладкая. Наряду с увеличенной стойкостью к внешним нагрузкам, двухслойные модификации, вследствие гладкой внутренней поверхности, не склонны к отложениям солей, кальцинатов и прочего минерального налета. Используются для укладки на значительных глубинах, и на участках с высоким содержанием минеральных добавок в грунтовых водах.

По типоразмерам гофротрубы производятся на изделия диаметром от 50мм до 300мм; длинной — от 2 м до 50 м, к потребителю поставляются свернутыми в бухты. Перфорация на их поверхность наносится в виде колец, по шесть отверстий на окружность. Диаметр перфорационных отверстий составляет менее 1,5мм.

Выбор изделий зависит от расчетных объемов сточных вод.

При укладке в грунт, гофрированные трубы оборачиваются геотекстильными полотнами, внутрь которых засыпается крупнофракционный материал — гравийно-песчаная смесь, крупный речной песок, щебень.

Как правильно укладывать дренажные гофрированные трубы

Монтаж гофрированных труб не представляет особой сложности, и может выполняться домашним мастером без привлечения профессиональных трубопроводчиков.

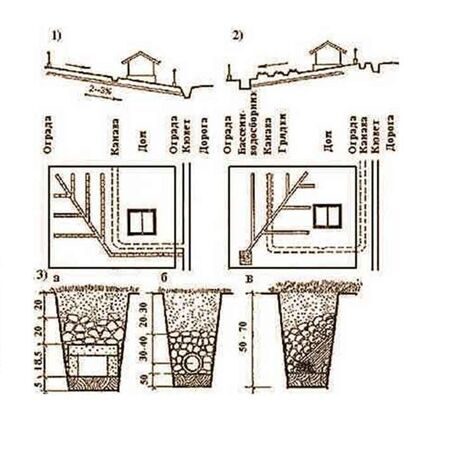

Первый шаг — проект будущего дренажного трубопровода, т.е масштабная план-схема прохождения коммуникаций водоотведения по участку.

Наиболее эффективна разветвленная схема расположения дренажных труб.

Важные моменты при подготовке проекта:

• В местах стыковки отдельных ответвлений следует расположить смотровые колодцы, предназначенные для прочистки труб в случае их засорения.
• Расстояние между отдельными ветвями системы дренажа зависит от типа почвы, преобладающей на земельном участке:
• Для глинистых грунтов расстояние не должно превышать 10 м. Для суглинков и супесей — 20-30 м. Для песчаных почв расстояние между ветвями разрешается увеличить до 40-45 м.

Следующим шагом, в соответствии с составленной план-схемой, закладываются шурфы под гофротрубы. Глубина залегания траншей зависит от уровня грунтовых вод, но всегда дренажные коммуникации укладываются не глубже уровня зимнего промерзания почвы. Это позволяет отводить влагу из верхних слоёв грунта, предотвращая зимнюю пучинистость почв, вследствие замерзания содержащейся в ней воды.

Сборный коллектор для сточных вод следует располагать в самой низкой части участка, чтобы отводимая влага могла спускаться туда самотеком.



 Внимание! Прежде чем приступать к копке дренажной канавы, следует убедиться, что в этом месте под землёй не проходят иные коммуникации — электрические кабеля, водопроводные и газопроводные сети.

На дно траншей укладывается геополотно с таким расчётом, чтобы впоследствии материалом можно было обернуть гофротрубы вместе с дренирующей отсыпкой. Затем дно канавы засыпается крупным песком, гравием, или другими составами, хорошо пропускающими воду, слоем 10-20см.

Поверх отсыпанной гравийно-песчаной подушки укладываются дренажные трубы, соединяемые друг с другом специальными фитингами и уголками.

Сверху трубы засыпаются крупнофракционным материалом, и закрываются геотканью.

Затем производится засыпка канавы грунтом. Верхние оконечности трубопровода соединяются с перехватывающими сточными решетками, а нижняя часть выходит в сборный коллектор, или просто располагается в грунте (способ грунтовой фильтрации).





Преимущества и недостатки

К достоинствам пластиковых труб с перфорацией относятся:

• Простата прокладки их на участке.
• Возможность создания дренажа любой конфигурации.
• Отличная пропускная способность.
• Достаточная прочность и морозоустойчивость материала.
• Полное отсутствие коррозии.
• Низкая стоимость по сравнению с другими видами конструкций.

Если говорить о недостатках, то следует заметить, что со временем канал, также, как и другие типы, подвергнется заиливанию и уменьшит пропускную способность. Поэтому важно приобретать и укладывать гофру, завернутую в геотекстиле, чтобы усилить фильтрацию стоков.
